ACİL YARDIM!! Kameranın hangi kablosu nedir?

[sk67a]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Sayın Mesudum, bu güzel teknik bilgiler için teşekkürler.

Benim kafamı kurcalayan şudur:

Kameraya kırmızı voltaj kablosu ve sarı RCA VIDEO kablosu gidiyor:





Esasen kamera 4 adet kablo girmesi lazım:

RCA kablo:
1. şase
2. video

Power kablo:
1. şase
2. pozitif voltaj

Ama şu an kendim montajını yaptığım mevcut kameraya bir bakarsak:



Ben sadece siyah, sarı ve kırmızı kabloları lehimledim.

Sadece sarı (RCA VIDEO) ve siyah (şase?) kabloları bağlayınca kamera çalışmadı.

Taa ki kırmızı kabloyu bağladım; o zaman kamera çalıştı.

Sonra AVOmetre/Voltmetre ile kablolardaki voltajı ölçtüm. Sadece şu kombinasyonlarda voltaj belirdi:

a.
Sarı kablo AVOmetre pozitif terminale; kırmızı kablo AVOmetre negatif terminale;
ölçülen voltaj yaklaşık +3.8 Volt.

b.
Siyah kablo AVOmetre pozitif terminale; kırmızı kablo AVOmetre negatif terminale;
ölçülen voltaj yine yaklaşık +3.8 Volt.

Aslında kırmızı kablo genelde pozitif voltajı temsil eder ama bu kamerada, ben tahmin ediyorum ki; ortak
şaseyi (negatif voltaj) temsil ediyor. Çinliler tasarımda tuhaflar.

Yukarıdaki tespitlerim mantıklı mıdır?

[member=251]Mesudum[/member]

[quote author=Mesudum link=topic=735.msg12553#msg12553 date=1411019413]
Ön paneldeki anahtar sayısı artacak gibi görünüyor hocam! .muha.

[glow=red,2,300]White [/glow]cable denen renk sanırım mor anlamında kullanılmış []

Tahminleriniz bana tevazu ifadesi gibi geliyor. Katılım sağlamak için jestlerinizi takdir ediyorum. k:

Sadede gelelim:

• [li]Ön-arka montaja göre görüntünün düz veya ters olması tercihini kırmızı ve mavi kabloları bağlayarak veya serbest bırakarak sağlayabiliyoruz. Bağlandıklarında görüntü ters gelecek. Bunun butona bağlı olmasına gerek yok bence. Montaj esnasında tercih yapılır ve o şekilde kullanılmaya devam edilir.[/li]

  [li]Mesafe çizgilerini görmek için ise kırmızı ve [glow=red,2,300]beyaz [/glow](fotoya göre kırmızı ve mor) kablolar bağlanmış olmalı. Tercihi gerektiği zamanlarda kullanacak şekilde esneklik bazen kullanmak şeklinde olanlar araya anahtar veya buton ile iki kabloyu bağlamak suretiyle montaj yapabilirler. Butona/anahtara basarak bağlandıklarında ekrana mesafe çizgileri çıkacaktır. Tabi burada çizgilerin ilk kullanımda kalibre edilip her çizgi arasının yaklaşık mesafesini ayarlamak yararlı olabilir.[/li]

Bu arada; Kameranın arkasındaki kablolar oldukça kısa kesilmiş. Kablo kopması veya lehim yenileme esnasında ileride sorun çıkarabilir.

Kamera ile ilgili link, yorum, data, fiyat vs alabilir miyiz?
[/quote]



[sk67a]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Şu an kullandığım mevcut kamera ile ilgili yorumum:

1. Eğer gece görüş performansı önemli değilse idare eder.

2. Küçük olması, kompakt olması bir avantaj. Hele plakanın altında hiç göze batmıyor.

:driver:



[temizyurek]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

beni de aşan bir konu, elektrik bilgim yoktur pek, siz çözmüşsünüz zaten olayı :clap:



[NoFeaR]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

[member=3]sk67a[/member] Sami hocam, bu konularda bizlere sizi izlemek düşüyor

[member=251]Mesudum[/member] Hocam teşekkürler, elektronik hobiniz mi işiniz mi anlayamadım



[Mesudum]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

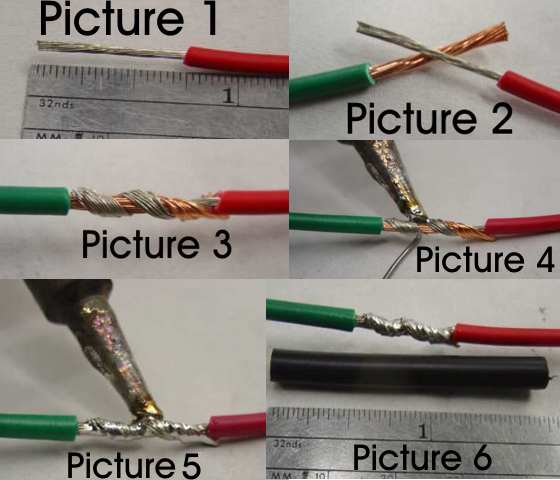

Liseye giderken ders kitaplarımıza kabloların uç uca eklenmesinde lehimleme tekniği gösteriliyordu. Aradım, fotoğraf buldum.
Bu sayede lehimler hem kabarcık oluşturmaz hem soğuk lehim olarak bir süre sonra temassızlığa bağlı sorunlara yol açmaz.
Kabloların zaman içinde oksitlenmiş olması nedeniyle başlangıçta iyi gibi görünen bağlantıların gerçekten iyi olması için özellikle kablolarda ve nikelajlı ekipmanlarda pasta kullanılması, izolasyona hasar vermeden parçaların ve lehimin aynı sıcaklığa (sanırım 212°C) kadar ısıtılması önemli.

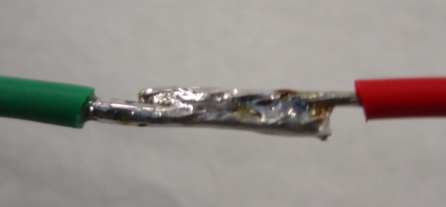

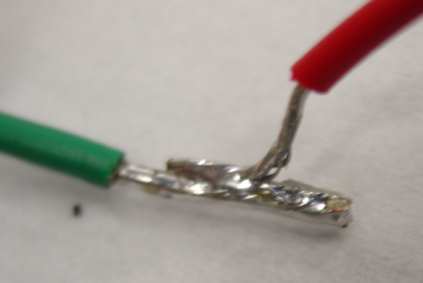

Aksi durumda resimlere ait linkte de görüleceği gibi bükülmeden yapılan lehimler elektrik yönden iyi sayılsalar da mekanik yönden çok zayıf olacak ve kolayca açılacaktır.



[Mesudum]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

[quote author=sk67a link=topic=735.msg12587#msg12587 date=1411056521]
Sayın Mesudum, bu güzel teknik bilgiler için teşekkürler.
Benim kafamı kurcalayan şudur:
Kameraya kırmızı voltaj kablosu ve sarı RCA VIDEO kablosu gidiyor:
Esasen kamera 4 adet kablo girmesi lazım:
RCA kablo:
1. şase
2. video
Power kablo:
1. şase
2. pozitif voltaj
Ama şu an kendim montajını yaptığım mevcut kameraya bir bakarsak:
Ben sadece siyah, sarı ve kırmızı kabloları lehimledim.
Sadece sarı (RCA VIDEO) ve siyah (şase?) kabloları bağlayınca kamera çalışmadı.
Taa ki kırmızı kabloyu bağladım; o zaman kamera çalıştı.
Sonra AVOmetre/Voltmetre ile kablolardaki voltajı ölçtüm. Sadece şu kombinasyonlarda voltaj belirdi:
a.
Sarı kablo AVOmetre pozitif terminale; kırmızı kablo AVOmetre negatif terminale;
ölçülen voltaj yaklaşık +3.8 Volt.
b.
Siyah kablo AVOmetre pozitif terminale; kırmızı kablo AVOmetre negatif terminale;
ölçülen voltaj yine yaklaşık +3.8 Volt.

Aslında kırmızı kablo genelde pozitif voltajı temsil eder ama bu kamerada, ben tahmin ediyorum ki; ortak
şaseyi (negatif voltaj) temsil ediyor. Çinliler tasarımda tuhaflar.

Yukarıdaki tespitlerim mantıklı mıdır?
[/quote]

Enerji (kırmızı kablo) vermemişsiniz Aktif ekipmanlara gerilim/akım vermezseniz çalışmaz, ama bir ısı veya ışık algılayıcı (NTC/PTC veya LDR) falan olsa sorun olmazdı.

Ölçme konusunda alışkanlığınız olsun, AVOmetrenin siyah kablosu ölçme aletinde daima ortak (Common/0/-)uçtur. Ölçülen yerlerde de aynı renge bağlarsanız, ölçümleriniz hep aynı referansa göre yapılırsa karşılaştırma yapmak kolaylaşır.

Verdiğiniz bilgilere göre, aküye bağlıyken kameradaki siyah ve kırmızı kablolar arasında ±12V görmeniz gerekirdi. Siyah ve [shadow=red,left]Beyaz [/shadow]kablolar arasında (kabloları kesilmiş kamera resmi için konuşuyorum) değişken ama yine pozitif işaretli ve besleme voltajından daha küçük gerilim görmeliydiniz. Mesela verdiğiniz linkteki aliexpress kamera için 1 V p-p çıkış gerilimi verilmiş. Tam beyaz ışık karşısında alternatif gerilim ölçme kademesinde tepeden tepeye 1 Volt almanız lazım diye anlıyorum. (Detay elektrik hesabına girersek, cihazdan 50 Hz frekanslı sinyal görseydik, 354 mV okurduk )

Işık miktarına göre değişen bir voltaj okunurdu ama bunu ölçü aletiyle okumaya çalışmak çok uygun değil, çünkü ölçü aletleri şebeke kalitesinde gerilim ve akım ölçmek içindir, sinyal ölçümü için osiloskop (oscilloscope) vs kullanılır.



[Mesudum]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

[quote author=sk67a link=topic=735.msg12588#msg12588 date=1411056729]
Şu an kullandığım mevcut kamera ile ilgili yorumum:

1. Eğer gece görüş performansı önemli değilse idare eder.

2. Küçük olması, kompakt olması bir avantaj. Hele plakanın altında hiç göze batmıyor.

:driver:
[/quote]

Sipariş verdiğiniz ürünün ışık hassasiyetine baktım, Minimum illumination 0.3Lux/F1.2 diyor. Diyaframını en büyük değerde açtığında 0,3 lüx gayet iyi olması lazım.

Karşılaştırma için, mehtapta ay ışığı 3 lüx kadardır.
Ofislerde 500 lüx istenir.
Gündüz gölgede 10.000, gün ışığında 80-120.000 lüx olur.

İnsan gözünün adaptasyon yeteneğine bakar mısınız? :clap:


Electronic shutter için 1/50-1/10,000 seconds denmiş. Geceleri hareketli nesnelerde flulaşma olabilir ama biz güvenlik kamerası değil, park yardımcısı olarak kullanacağımız için sorun değil. Benzer şekilde 1/10.000 sayesinde kameraya far ışığını doğrudan tutsanız bile görüntünün dağılmaması lazım.



[sk67a]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Kameranin ara bir unitesi var; bana oyle geliyor ki 12 Volt aku girisini bir sekilde voltaj cevirici seklinde
bu parca daha dusuk bir voltaja cevirip; kameraya oyle gonderiyor. Tam emin degilim.

Simdi o parcadan yeni satin aldigim kamerada da var. Ama onu kullanamayacagim; cunku tesisati
Navitech'ci teknisyen taa akunun altlarinda bir yere dosemis; birkac paneli sokmem lazim tesisat
kablolarina ulasabilmek icin; hic sokmek istemiyorum.

Simdi yeni kamera elime ulasinca mevcut kablo ve tesisata baylayacagim. Yeni kamerayi dibe yakin (ama cok yakin degil)
bir yerden kesecegim; muhtemelen icinden 3 adet kablo cikacak; kirmizi-siyah-sari seklinde.

Neden 3 adet kablo cikacak da eski kamerada oldugu gibi 5 adet kablo cikmayacak?

Cunku eski kamerada 5 adet kablo olmasinin sebebi; kirmizi-siyah-sari kablolara ek olarak mor-mavi
olarak 2 ilave kablo daha vardi; bunlarin gorevi sol-sag/sag-sol seklinde goruntuyu ters cevirme ve park cizgileri ekleme/iptal etme
seklindeydi.

Umarim dogru dusunuyorum.

Tesekkurler tekrar. Lehim yapma konusunda tavsiye ve fotolar icin de tesekkurler.

[member=251]Mesudum[/member]



[Attila Khan]

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Ynt: ACİL YARDIM!! Kameranın hangi kablosu nedir?

Vay be kamera ufak ama atraksiyon büyük kelimeyi doğru yazmis miyim bu arada artik Türkçe'mden süphe eder duruma geldim bu Golfçülerin yüzünden .muha.
